直流电阻

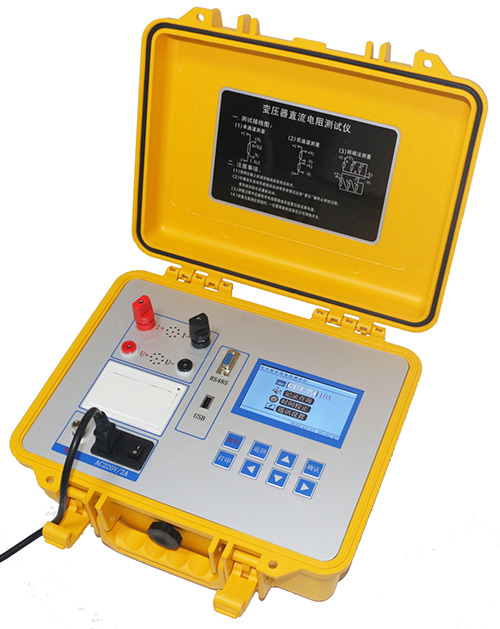

直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、量程宽、数字显示、市电和内部锂电池供电两种供电方式等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。
二、安全措施
1、使用本仪器前一定要认真阅读本手册；
2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动；
3、对仪器的维修、护理和调整应由专业人员进行；
4、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线；
5、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位；
6、测试过程中，禁止移动测试夹和关断供电线路。
三、性能特点
1、仪器输出电流大，且重量轻；
2、仪器提供6档输出电流选择，最大可以输出10A电流；
3、仪器测量范围宽，0.001Ω-100KΩ；并且仪器可以按照设置的温度进行电阻温
度折算；
4、具有完善的保护电路，性能更可靠；
5、锂离子电池供电，便于现场操作；
6、具有音响放电报警，减少误操作；
7、交直流两种测量方式，满足不同现场的测量需求；
8、4.3寸彩色液晶显示，分辨率为480×272的TFT真彩显示屏，中文操作菜单，实时打印输出结果；
9、具有RS485接口，可以将测试数据传输到后台；
10、本机存储容量大，最多可以存储200条测试记录；
11、具有USB接口，可以将测试数据转存到U盘；
12、参数设置更加完善，可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度值等。
四、技术指标
1、输出电流：10A、5A、1A、200mA、40mA、5mA、自动；
2、量程：0.001Ω-1.6Ω   （10A档）
0.03Ω-3.2Ω    （5A档）
0.06Ω-16Ω (1A档)
0.1Ω-80Ω      （200mA档）
0.3Ω-400Ω      (40mA档)
100Ω-100kΩ     (5mA档)  ；
3、准确度：0.2%±2μΩ；
4、分辨率： 0.1μΩ；
5、工作温度：-20～40℃；
6、环境湿度：≤80%RH，无结露；
7、海拔高度：≤1000米；
8、工作电源：DC锂离子充电电池； AC220V市电；
9、外形尺寸：394*235*273mm；
10、重    量：10.4kg。
