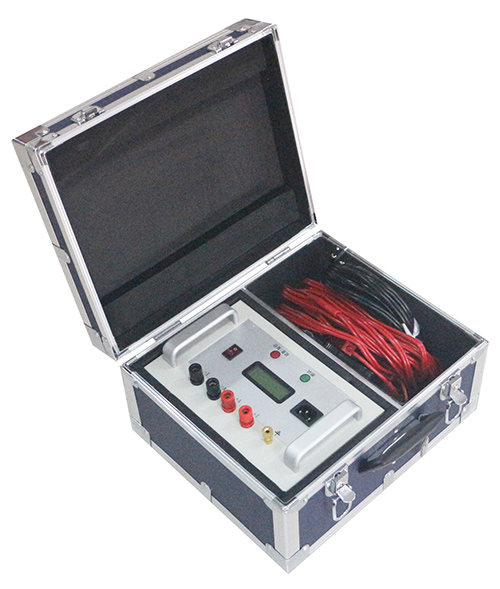

直流电阻测试仪
发布时间：2020-11-09 08:04:20
点击量：630
直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、市电和内部锂电池供电两种供电方式等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。
二、主要特点
1、仪器采用两种供电模式：①市电AC220V电源供电；②仪器内部锂电池供电，解决了现场因无电源而无法测试的难题；
2、测试过程由微机控制，自动完成自校、稳流判断、数据处理、阻值显示；
3、完善的反电势保护功能；
4、充电和电量显示等功能，采用大容量锂电池,满足现场试验需求；
5、对于有载调压变压器直流电阻的纵向测试可一次供电完成；
6、仪器与测试线包装一体化，操作简便，测量速度快，测量数据稳定；
7、精度高、抗干扰、防震、携带方便等特点；
8、液晶显示屏采用的是工作温度-20℃~70℃宽温及显示内容对比度自动调整的新型液晶。
三、主要技术指标及使用条件
1、技术指标
|
测试电流 |
测试范围 |
准确度 |
|
10A |
200μΩ～10mΩ |
±（0.2%读数±2字） |
|
2A |
10mΩ～2Ω |
±（0.2%读数±2字） |
|
500mA |
2Ω～10Ω |
±（0.2%读数±+2字） |
|
100mA |
10Ω～40Ω |
±（0.2%读数±2字） |
|
10mA |
40Ω～400Ω |
±（0.2%读数±2字） |
|
<1mA |
400Ω～20KΩ |
±（0.5%读数±2字） |
分辨率：0.1μΩ
主机尺寸：243mm×154mm×145mm
主机重量：2.7kg
整体尺寸：332mm×280mm×188mm
整体重量：6.8kg
2、使用条件
环境温度：－10℃～50℃
环境湿度：≤85℅RH
海拔高度：≤1000米
工作电源：AC220V ± 10%
电源频率：（50 ± 1）Hz
