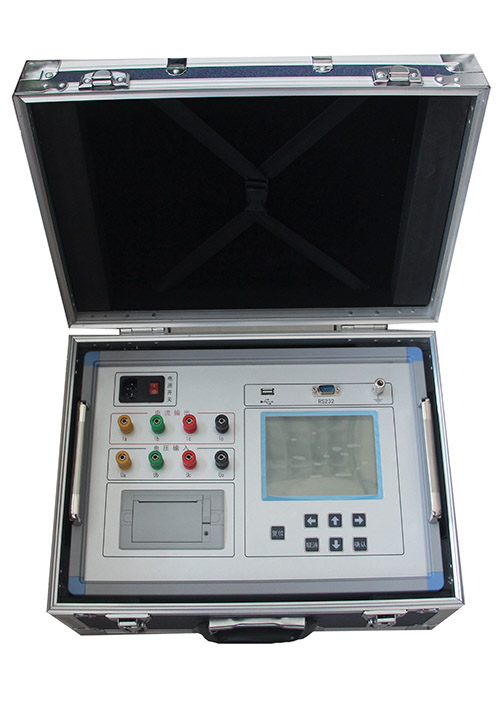

有载开关测试仪

一、概述
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。本变压器有载分接开关参数测试仪器，主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。
二、安全措施
1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
4、仪器应避免剧烈振动。
5、对仪器的维修、护理和调整应由专业人员进行。
6、在测试过程中，禁止移动测试夹和供电线路。
三、性能特点
1、仪器输出电流大，重量轻。
2、仪器输出开路电压28V，在1A档的电流下可以测试10Ω的过渡电阻，并设有0.5A、0.3A档，方便测试更大的过渡电阻。
3、具有完善的保护电路，可靠性强。
4、立式机箱结构，5.7寸的大液晶显示，便于现场操作。
5、具有U盘存储功能，可以存储更多数据波形。
四、技术指标
1、输出电流：1.0A、0.5A、0.3A、三档可选。
2、电阻量程：1.0A档 0.1～10Ω；0.5A档 5～20Ω；0.3A档 10～40Ω。
3、电阻测量精度：±(读数×5%+5个字)，分辨率：0.01Ω。
4、过渡时间测量范围：1～250mS。
5、过渡时间测量精度：±1mS，分辨率：0.1mS。
6、采样频率：10K。
7、存储方式： U盘存储、本机存储。
8、工作温度：-20℃～+50℃。
9、环境湿度：≤90%RH，无结露。
10、工作电源：AC220V±10%，50Hz±10%。
