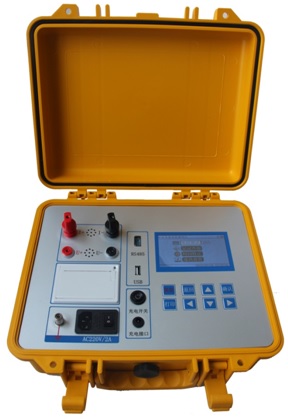

10A接地导通电阻测试仪

一、概述
电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。
接地导通测试仪是我公司研制的一种自动化程度很高的便携式测试仪，用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的理想专用仪器。
二、安全措施
1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用，仪表应避免剧烈运动。
4、对仪器的维修、护理和调整应由专业人员进行。
5、测试过程中，禁止移动测试夹和供电线路。
三、性能特点
1、仪器输出电流大，且重量轻。
2、仪器提供6档输出电流选择，最大可以输出10A电流。
3、仪器测量范围宽，0.001Ω-100KΩ。
4、具有完善的保护电路，性能更可靠。
5、锂离子电池供电，便于现场操作。
6、液晶提示菜单操作，便于使用。
7、交直流两种测量方式，满足不同现场的测量需求。
8、4.3寸彩色液晶显示，分辨率为480×272的TFT真彩显示屏，中文操作菜单，实时打印输出结果；
9、具有RS485接口，可以将测试数据传输到后台；
10、本机存储容量大，最多可以存储200条测试记录；
11、具有USB接口，可以将测试数据转存到U盘。
四、技术指标
1、输出电流：10A、5A、1A、200mA、40mA、<5mA、自动。
2、量程：0.001Ω-1.6Ω  （10A档）
0.03Ω-3.2Ω    (5A档)
0.06Ω-16Ω    （1A档）
0.1Ω-80Ω     （200mA档）
0.3Ω-400Ω    (40mA档)
100Ω-100kΩ    (<5mA档)
3、准确度：0.2%±2μΩ
4、分辨率：0.1μΩ
5、工作温度：-20～40℃
6、环境湿度：≤80%RH，无结露
7、工作电源：DC锂离子充电电池； AC220V市电
8、外形尺寸：323*275*135mm
9、重   量：5.28kg
