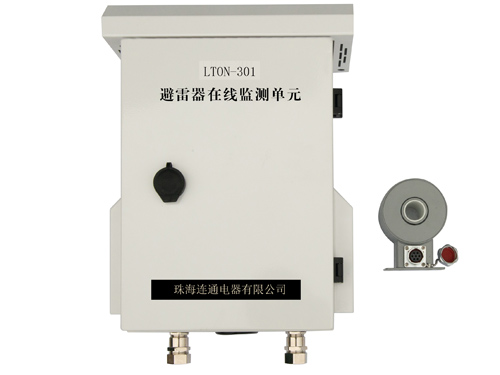

避雷器在线监测系统

概 述

    金属氧化锌避雷器是电力设备的关键设备之一，流经避雷器上的阻性电流是衡量避雷器绝缘程度的一项重要指标。通过对避雷器的全电流、阻性电流、容性电流、雷击次数及雷击时刻进行实时在线监测，可实现对高压电气设备的绝缘状况进行实时监测；同时，通过分析监测数据可及时发现金属氧化锌避雷器潜在的故障并为状态检修提供重要的数据依据。

主要功能

    采用模块化设计，每个装置分别采样避雷器的 ABC 三相电流或同时采集母线 ABC 三相电压，同时还采集公用电源 220V 的幅值和相位，为采集控制单元提供计算对比数据。每个避雷器在线监测装置都具备 CAN 或 485 通信功能，装置之间通过总线互联。

监测参数指标



●测量电流范围：    0.05mA～650mA，测量精度±1%

●母线电压测量范围：35kV～1000kV,测量精度 0.5%

●谐波电压测量范围：3、5、7、9 次，测量精度±2%

●系统频率测量范围：45～65Hz，测量精度±0.001Hz

●雷击次数记录：    0～255，年月日时分秒

●温度：            -20℃～80℃，±1%

●湿度：            0～100%RH，±1%
